EOCR 전자식 과전류 계전기 완벽 가이드 2025: 모터 보호의 핵심 원리와 설정 방법

EOCR 전자식 과전류 계전기의 모든 것 - 모터 보호의 핵심

안녕하세요! 오늘은 산업 현장에서 모터 보호의 핵심 장치인 EOCR(Electronic Over Current Relay, 전자식 과전류 계전기)에 대해 자세히 알아보려고 해요. 모터는 산업 현장의 심장과도 같은 존재인데, 이 모터를 안전하게 보호하는 방법을 알고 계신가요? 바로 EOCR이 그 해답입니다!

📌 바로가기 링크

• EOCR이란? 기본 개념과 원리
• EOCR의 주요 기능과 종류
• EOCR 설정 방법 및 파라미터
• EOCR vs 열동형 계전기 비교
• 자주 발생하는 문제와 해결 방법
• 2025년 최신 EOCR 트렌드

EOCR이란? 기본 개념과 원리

EOCR은 Electronic Over Current Relay의 약자로, 한국어로는 전자식 과전류 계전기라고 불립니다. 이 장치는 모터에 흐르는 전류를 실시간으로 감시하고, 과부하나 결상 등의 비정상적인 상황이 발생했을 때 모터를 보호하기 위해 전원을 차단하는 역할을 합니다.

기존의 열동형 계전기(Thermal Relay)와 달리, EOCR은 디지털 방식으로 작동하기 때문에 더 정확하고 다양한 보호 기능을 제공해요. 또한 설정값을 쉽게 변경할 수 있고, 동작 상태를 디스플레이를 통해 확인할 수 있어 매우 편리합니다.

EOCR의 기본 작동 원리

EOCR은 다음과 같은 기본 원리로 작동합니다:

1. 전류 감지: CT(Current Transformer)를 통해 모터에 흐르는 전류를 감지
2. 신호 처리: 감지된 아날로그 신호를 디지털로 변환하여 처리
3. 비교 판단: 설정된 값과 실제 측정값을 비교
4. 보호 동작: 이상 상태 감지 시 접점을 동작시켜 모터 전원 차단

특히 EOCR은 모터에 흐르는 3상 전류의 불균형이나 결상 상태도 감지할 수 있어, 모터의 수명을 크게 연장시키는 데 도움이 됩니다.

EOCR의 주요 기능과 종류

주요 보호 기능

EOCR은 다양한 보호 기능을 제공하며, 모델에 따라 차이가 있지만 일반적으로 다음과 같은 기능들이 포함됩니다:

• 과전류 보호(Over Current): 설정값 이상의 전류가 흐를 때 차단
• 부족전류 보호(Under Current): 설정값 이하의 전류가 흐를 때 차단
• 결상 보호(Phase Loss): 3상 중 한 상이 끊어졌을 때 차단
• 역상 보호(Phase Reversal): 상 순서가 바뀌었을 때 차단
• 지락 보호(Ground Fault): 누설 전류 감지 시 차단
• 불평형 보호(Unbalance): 각 상간 전류 불균형 감지 시 차단

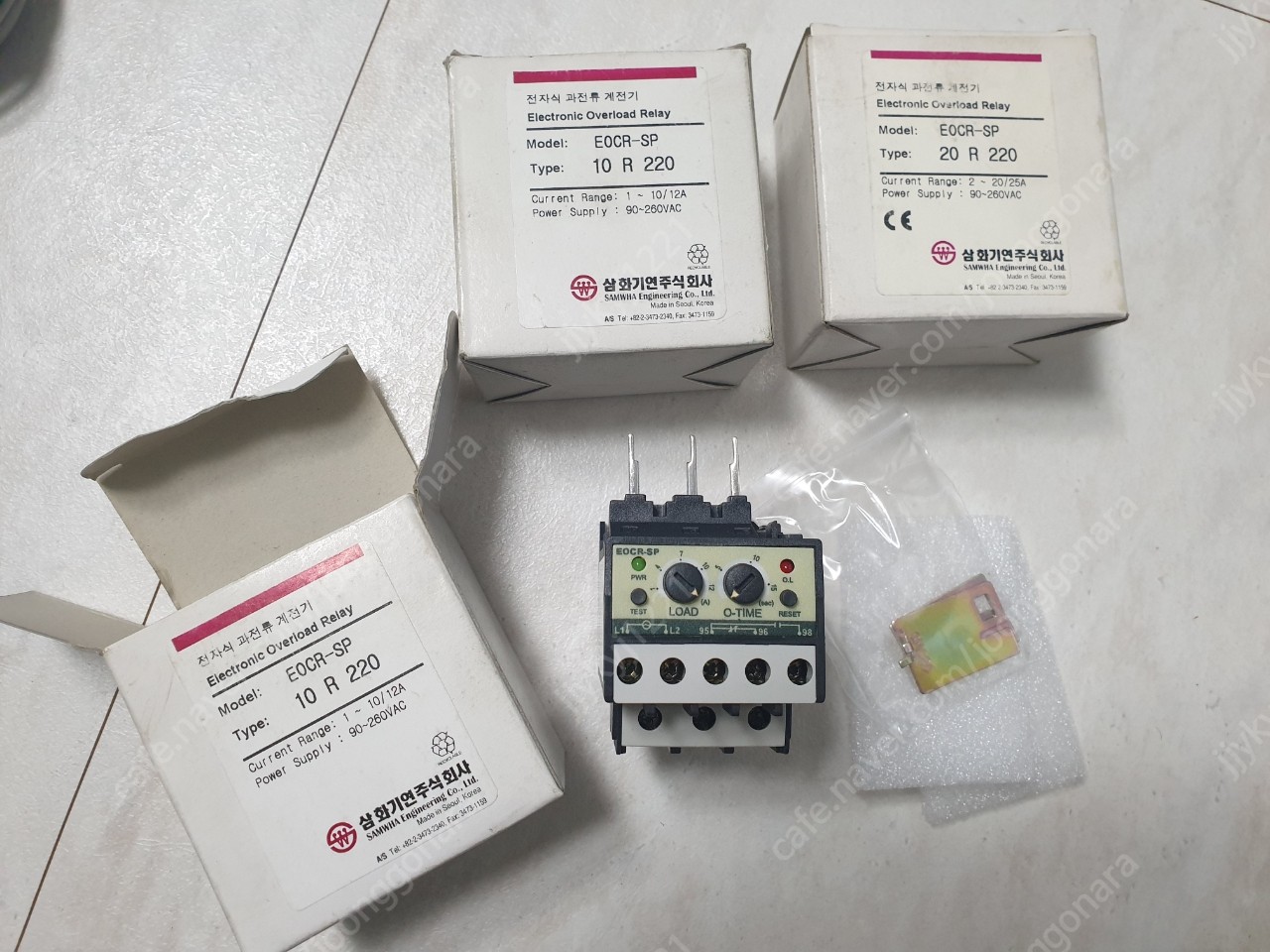

EOCR 주요 종류

EOCR은 용도와 기능에 따라 다양한 종류가 있습니다:

1. EOCR-SS: 기본형 모델로 과전류, 결상, 역상 보호 기능 제공
2. EOCR-DS: 디지털 표시창이 있어 전류값 확인 가능
3. EOCR-3DE: 고급형으로 다양한 보호 기능과 통신 기능 제공
4. EOCR-i3MS: 모터 보호 전용 모델로 다양한 모터 보호 기능 탑재
5. EOCR-PMZ: 소형 모터 전용 보호 계전기

각 모델마다 특징과 적용 분야가 다르므로, 사용 환경과 목적에 맞는 제품을 선택하는 것이 중요합니다.

EOCR 설정 방법 및 파라미터

EOCR을 효과적으로 사용하기 위해서는 적절한 설정이 필수적입니다. 주요 설정 파라미터와 방법을 알아보겠습니다.

기본 설정 파라미터

1. OC(과전류 설정값): 모터 정격전류의 110~125% 정도로 설정
2. DT/ot(동작 시간): 과전류 감지 후 트립까지의 지연 시간
3. UC(부족전류 설정값): 정격전류의 50~80% 정도로 설정
4. UC Time(부족전류 동작시간): 부족전류 감지 후 트립까지의 지연 시간
5. Ub(불평형률): 일반적으로 10~20% 설정
6. GR(지락전류): 모터 용량에 따라 적절히 설정

EOCR 설정 방법 (일반적인 절차)

1. 모드 버튼을 눌러 설정 모드로 진입
2. UP/DOWN 버튼으로 설정값 조정
3. 모드 버튼으로 다음 파라미터로 이동
4. 모든 설정 완료 후 저장 버튼으로 저장

💡 팁: 모터 정격전류는 모터 명판에서 확인할 수 있으며,
   일반적으로 OC 설정값은 정격전류의 110~125%로 설정하는 것이 좋습니다.

모터 용량별 권장 설정값

모터 용량	OC 설정	UC 설정	GR 설정	불평형률
3.7kW(5HP)	8~10A	4~5A	0.1~0.2A	15%
7.5kW(10HP)	15~18A	8~10A	0.2~0.3A	15%
15kW(20HP)	30~35A	15~20A	0.3~0.5A	15%
22kW(30HP)	45~50A	25~30A	0.5~0.8A	15%

EOCR vs 열동형 계전기 비교

산업 현장에서는 EOCR과 함께 전통적인 열동형 계전기(Thermal Overload Relay)도 사용됩니다. 두 장치의 차이점을 비교해보겠습니다.

주요 차이점

구분	EOCR (전자식)	열동형 계전기
작동 원리	전자적 감지 및 디지털 처리	바이메탈의 열팽창 이용
정확도	매우 높음 (±2% 이내)	보통 (±10% 내외)
설정 방법	디지털 설정 (버튼/다이얼)	다이얼 조정
기능	다양한 보호 기능 내장	과전류 보호 위주
표시 기능	LCD/LED로 상태 표시	트립 표시 정도만 가능
가격	상대적으로 고가	저렴함
수명	반영구적	기계적 마모로 제한적

선택 기준

1. 소형 모터(5HP 이하): 비용 효율성을 고려해 열동형 계전기도 적합
2. 중대형 모터: 정확한 보호와 다양한 기능이 필요하므로 EOCR 권장
3. 중요 설비: 정밀한 보호가 필요한 핵심 설비는 EOCR 사용 권장
4. 원격 모니터링 필요: 통신 기능이 필요한 경우 EOCR 선택

자주 발생하는 문제와 해결 방법

EOCR 사용 중 발생할 수 있는 주요 문제점과 해결 방법을 알아보겠습니다.

1. 빈번한 트립 발생

원인:

• 과전류 설정값(OC)이 너무 낮게 설정됨
• 모터에 기계적 부하가 과도함
• 전원 품질 문제(전압 불안정)

해결 방법:

• OC 설정값을 모터 정격전류의 110~125%로 조정
• 기계적 부하 상태 점검
• 전원 품질 측정 및 개선

2. 결상 오동작

원인:

• 전류 불균형이 심한 경우
• CT 연결 불량
• EOCR 자체 결함

해결 방법:

• 각 상의 전류 측정 및 확인
• CT 연결 상태 점검
• EOCR 자체 테스트 기능으로 점검

3. 표시창에 에러 코드 발생

주요 에러 코드와 의미:

• OC: 과전류 트립
• UC: 부족전류 트립
• GR: 지락 트립
• Ub: 불평형 트립
• PL: 결상 트립
• Er: 내부 오류

각 에러 코드별 대응 방법은 제조사 매뉴얼을 참조하는 것이 가장 정확합니다.

2025년 최신 EOCR 트렌드

산업 자동화와 스마트 팩토리의 발전에 따라 EOCR도 진화하고 있습니다. 2025년 현재의 최신 트렌드를 살펴보겠습니다.

1. IoT 연동 기능 강화

최신 EOCR 제품들은 IoT 기술과의 연동이 강화되어 있습니다. 모터의 상태 데이터를 실시간으로 클라우드에 전송하고, 스마트폰 앱으로 원격 모니터링 및 제어가 가능해졌습니다.

2. 예측 유지보수 기능

AI 기술을 접목하여 모터의 이상 징후를 사전에 감지하는 예측 유지보수(Predictive Maintenance) 기능이 추가되었습니다. 이를 통해 모터 고장을 사전에 예방하고 유지보수 비용을 절감할 수 있습니다.

3. 통합 모터 관리 시스템

단순한 보호 기능을 넘어, 모터의 에너지 효율, 가동 시간, 부하 패턴 등을 종합적으로 분석하는 통합 모터 관리 시스템으로 발전하고 있습니다.

4. 에너지 효율 모니터링

에너지 비용 절감과 탄소 배출 감소를 위한 에너지 효율 모니터링 기능이 강화되었습니다. 모터의 실시간 전력 소비량과 효율을 측정하고 최적화할 수 있습니다.

결론: EOCR 선택과 활용의 핵심

EOCR은 현대 산업 현장에서 모터 보호의 핵심 장치로, 적절한 선택과 설정을 통해 설비의 안정성과 수명을 크게 향상시킬 수 있습니다.

모터 용량과 특성, 사용 환경에 맞는 EOCR을 선택하고, 정확한 파라미터 설정으로 최적의 보호 기능을 구현하는 것이 중요합니다. 또한 정기적인 점검과 최신 트렌드를 반영한 업그레이드를 통해 더욱 효율적인 모터 관리가 가능합니다.

여러분의 산업 현장에서도 EOCR을 통한 효과적인 모터 보호 시스템을 구축하여, 설비의 안정성과 생산성을 높이시기 바랍니다!

이 글이 도움이 되셨다면 공유하고 댓글로 의견을 남겨주세요. 더 자세한 정보나 질문이 있으시면 언제든지 문의해 주세요!]
