EOCR 3DE 디지털 과부하계전기 완벽 가이드 2025 - 모터보호의 혁신적 솔루션 TOP 5

📌 바로가기 링크

• EOCR 3DE란 무엇인가?
• EOCR 3DE의 핵심 기능 5가지
• 일반 과부하계전기와 비교 분석
• 실제 현장 적용 사례
• 구매 시 체크리스트

안녕하세요! 🙋‍♂️ 산업 현장에서 모터 보호는 장비의 수명과 안전에 직결되는 중요한 문제죠. 특히 2025년 현재, 디지털화가 가속화되면서 과부하계전기도 똑똑해지고 있습니다. 오늘은 그 중에서도 가장 주목받는 EOCR 3DE 디지털 과부하계전기에 대해 깊이 알아보려고 해요.

EOCR 3DE란 무엇인가?

EOCR(Electronic Over Current Relay)은 전자식 과전류 계전기로, 모터를 과부하나 결상 등의 위험으로부터 보호하는 장치입니다. 그 중 3DE 모델은 디지털 방식을 채택해 기존 아날로그 제품보다 정밀하고 다양한 기능을 제공하는 프리미엄 제품이에요.

EOCR 3DE는 슈나이더 일렉트릭에서 제조하는 고성능 디지털 과부하계전기로, 산업 현장에서 모터의 안전한 운영을 위한 필수 장비로 자리잡았습니다. 특히 디지털 표시창을 통해 실시간으로 모터의 상태를 확인할 수 있어 유지보수가 훨씬 용이해졌죠.

EOCR 3DE의 핵심 기능 5가지

1. 정밀한 디지털 전류 측정 및 표시

EOCR 3DE는 7세그먼트 LED 디스플레이를 통해 3상(L1, L2, L3) 전류값을 실시간으로 표시합니다. 아날로그 방식과 달리 정확한 수치를 확인할 수 있어 모터의 상태를 더 정밀하게 파악할 수 있어요.

실무 팁: 디스플레이의 자동순환표시 기능을 활용하면 5초 간격으로 각 상의 전류값을 확인할 수 있어요. 필요시 버튼 조작으로 수동 확인도 가능합니다.

2. 다양한 보호 기능 내장

EOCR 3DE는 다음과 같은 종합적인 보호 기능을 제공합니다:

• 과전류 보호: 설정값 이상의 전류 감지 시 차단
• 부족전류 보호: 공회전이나 부하 이상 감지
• 결상 보호: 3상 중 한 상이라도 문제 발생 시 보호
• 역상 보호: 모터 역회전 방지
• 불평형 보호: 상간 전류 불균형 감지

이러한 종합적인 보호 기능은 모터의 수명을 연장하고 예기치 않은 고장을 방지하는 데 큰 도움이 됩니다.

3. 고장 원인 표시 및 저장 기능

EOCR 3DE의 가장 큰 장점 중 하나는 고장 발생 시 원인을 디지털 표시창에 표시한다는 점입니다. 이는 문제 해결 시간을 크게 단축시켜 줍니다.

고장 유형별 표시 코드:

• OC: 과전류
• UC: 부족전류
• OP: 결상
• RP: 역상
• UB: 불평형

또한 마지막 고장 정보를 메모리에 저장하여 나중에 확인할 수 있어, 간헐적으로 발생하는 문제도 추적이 가능합니다.

4. 정확한 동작 특성 곡선 구현

디지털 기술의 가장 큰 장점은 정확한 동작 특성 곡선의 재현이 가능하다는 점입니다. 특히 열동형에서는 불가능한 정한시 특성 구현이 가능해, 보호 조정이 더욱 정밀해졌습니다.

동작 시간 = 설정 시간 × (실제 전류 / 설정 전류)^2

이 공식에 따라 정밀한 보호가 가능하며, 상위 보호장치와의 협조도 용이합니다.

5. 컴팩트한 사이즈와 간편한 설치

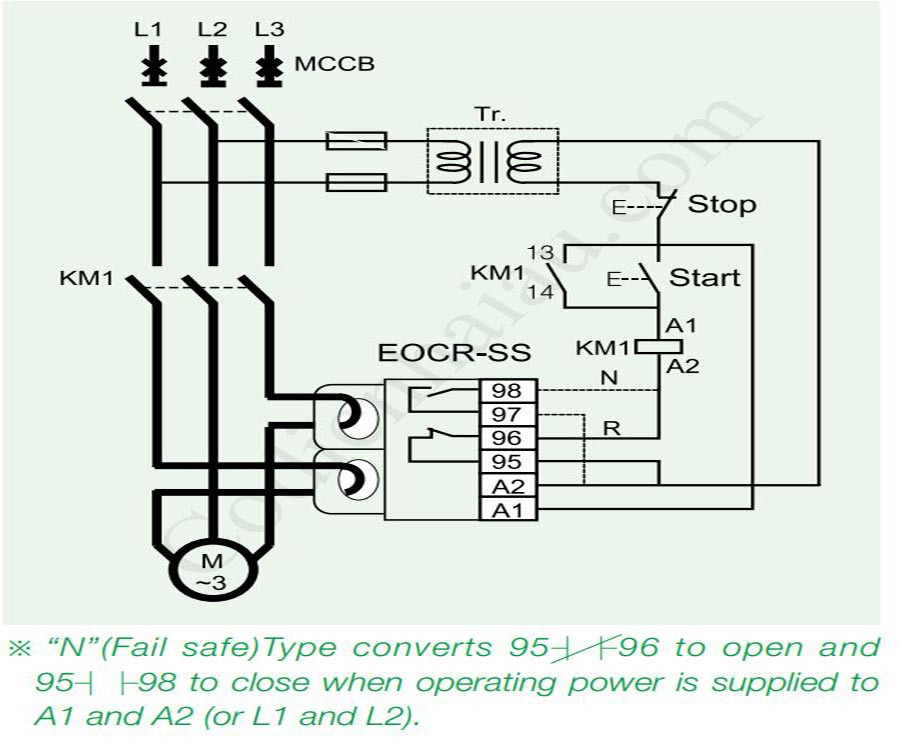

EOCR 3DE는 이전 모델들보다 크기가 작아져 제어반 내 공간 활용이 용이합니다. DIN 레일 장착 방식을 지원하여 설치가 간편하며, 제어 회로 케이블 연결도 M3 단자를 통해 쉽게 할 수 있습니다.

일반 과부하계전기와 비교 분석

구분	EOCR 3DE 디지털	일반 열동형 과부하계전기
정확도	±5% 이내	±10~20%
설정 방식	디지털 다이얼	아날로그 다이얼
전류 표시	LED 디스플레이 실시간 표시	표시 기능 없음
고장 원인 표시	디지털 코드로 표시	표시 기능 없음
보호 기능	과전류, 부족전류, 결상, 역상, 불평형	주로 과전류만 보호
가격	10~15만원 대	3~5만원 대
수명	10년 이상	5~7년

투자 대비 효과: 초기 비용은 일반 열동형보다 높지만, 정밀한 보호로 모터 수명 연장과 고장 감소 효과를 고려하면 장기적으로 더 경제적입니다.

실제 현장 적용 사례

사례 1: 제조 공장 컨베이어 시스템

A 제조업체는 컨베이어 벨트 모터에 EOCR 3DE를 적용한 후, 과부하로 인한 모터 교체 빈도가 연간 3회에서 0회로 감소했습니다. 특히 불규칙한 부하 변동에도 정밀한 보호가 가능해져 생산 라인 중단이 크게 줄었습니다.

사례 2: 수처리 시설 펌프 모터

B 수처리 시설은 펌프 모터의 공회전 감지가 어려워 자주 고장이 발생했으나, EOCR 3DE의 부족전류 보호 기능을 활용해 공회전 상태를 즉시 감지하고 차단함으로써 펌프 손상을 방지할 수 있었습니다.

사례 3: 대형 냉동창고 냉각 시스템

C 물류센터는 냉동창고의 냉각 시스템에 EOCR 3DE를 적용하여 불평형 전류로 인한 컴프레서 손상을 예방했습니다. 특히 디지털 표시창을 통해 실시간으로 전류 상태를 모니터링함으로써 예방 정비가 가능해졌습니다.

구매 시 체크리스트

EOCR 3DE 구매를 고려하신다면 다음 사항을 꼭 확인하세요:

1. 전류 범위: 모터 정격 전류에 맞는 모델 선택 (0.5~60A)
2. 전원 사양: 제어 전원 24V AC/DC 또는 110~240V AC/DC 중 선택
3. 설치 방식: 패널 매입형(FDE) 또는 DIN 레일 장착형(3DE) 중 선택
4. 출력 접점: a접점(NO), b접점(NC) 필요 여부 확인
5. 추가 기능: 통신 기능(Modbus) 필요 여부 확인

구매 팁: 정품 확인을 위해 슈나이더 일렉트릭 공식 대리점이나 인증된 판매처에서 구매하는 것이 좋습니다. 2025년 현재 EOCR3DE-80DUH 모델이 가장 많이 사용되고 있으며, 가격은 약 10만원 내외입니다.

마무리

EOCR 3DE 디지털 과부하계전기는 단순한 보호장치를 넘어 모터 관리의 스마트한 솔루션으로 자리잡고 있습니다. 특히 디지털 표시 기능과 다양한 보호 기능은 산업 현장에서 모터의 안정적인 운영과 유지보수 효율성을 크게 향상시켜 줍니다.

초기 투자 비용은 일반 열동형보다 높을 수 있지만, 모터 수명 연장과 고장 감소로 인한 장기적인 비용 절감 효과를 고려한다면 매우 합리적인 선택이라고 할 수 있습니다.

여러분의 산업 현장에 맞는 최적의 모터 보호 솔루션을 찾는 데 이 글이 도움이 되었기를 바랍니다. 추가 질문이나 조언이 필요하시면 언제든 댓글로 남겨주세요! 😊
