EOCR 모터보호장치 사용법 완벽 가이드 2025 - 설치부터 활용까지 TOP 5 노하우

📌 바로가기 링크

• EOCR이란 무엇인가?
• EOCR 종류 및 특징
• EOCR 설치 방법 5단계
• EOCR 파라미터 설정 가이드
• 자주 발생하는 문제 해결법

안녕하세요! 오늘은 산업 현장에서 모터를 보호하는 핵심 장치인 EOCR(Electronic Over Current Relay)에 대해 알아보려고 해요. 모터는 산업 현장의 심장과도 같은 존재인데, 이 심장을 보호하는 EOCR의 올바른 사용법을 알면 설비 수명도 늘리고 예상치 못한 고장도 예방할 수 있답니다. 2025년 최신 트렌드와 함께 EOCR 설치부터 활용까지 완벽 가이드를 준비했으니 끝까지 함께해 주세요! 😊

EOCR이란 무엇인가?

EOCR은 'Electronic Over Current Relay'의 약자로, 전자식 과전류 계전기를 의미해요. 쉽게 말해 모터가 과부하 상태나 결상 상태일 때 모터를 보호해주는 안전장치입니다.

기존의 열동형 과전류 계전기(THR)와 달리 EOCR은 전자회로를 이용해 더 정밀하게 모터를 보호할 수 있어요. 특히 디지털 방식으로 동작하기 때문에 다양한 보호 기능과 모니터링이 가능하답니다.

EOCR의 주요 기능

1. 과전류 보호: 모터에 과도한 전류가 흐를 때 차단
2. 결상 보호: 3상 중 한 상이 끊어졌을 때 보호
3. 역상 보호: 모터 회전 방향이 바뀌는 것을 방지
4. 지락 보호: 누전 발생 시 차단
5. 불평형 보호: 상간 전류 불균형 감지

💡 알고 계셨나요?
EOCR은 단순히 모터를 보호하는 것뿐만 아니라, 최신 모델은 통신 기능을 통해 원격 모니터링까지 가능해 스마트 팩토리 구현의 핵심 요소로 자리 잡고 있어요!

EOCR 종류 및 특징

EOCR은 용도와 기능에 따라 다양한 종류가 있어요. 2025년 현재 가장 많이 사용되는 EOCR 시리즈를 소개해드릴게요.

1. EOCR-SS 시리즈

가장 기본적인 모델로, 소형 모터 보호에 적합해요. 간단한 설치와 조작이 특징이며, 과전류, 결상, 구속 보호 기능을 제공합니다.

2. EOCR-3DE 시리즈

디지털 표시창이 있어 실시간 전류값 확인이 가능해요. 과전류, 부족전류, 결상, 역상, 불평형, 지락 보호 등 다양한 보호 기능을 제공합니다.

3. EOCR-i3MZ 시리즈

통신 기능이 추가된 고급 모델로, Modbus 통신을 통해 원격 모니터링 및 제어가 가능해요. 스마트 팩토리에 적합한 모델입니다.

4. EOCR-FDM 시리즈

모터 고장 진단 기능이 추가된 최신 모델로, 모터의 상태를 실시간으로 분석하고 예방 정비가 가능한 시리즈입니다.

5. EOCR-PMZ 시리즈

전력 품질 측정 기능이 추가되어 전압, 전류, 전력, 역률 등을 종합적으로 모니터링할 수 있는 고급 모델입니다.

아래는 주요 EOCR 시리즈의 특징을 비교한 표입니다:

모델	주요 기능	적합한 용도	가격대(2025년 기준)
SS 시리즈	기본 보호 기능	소형 모터	10~15만원
3DE 시리즈	디지털 표시, 다양한 보호	중형 모터	15~25만원
i3MZ 시리즈	통신 기능, 원격 제어	스마트 팩토리	25~35만원
FDM 시리즈	고장 진단, 예방 정비	중요 설비	35~45만원
PMZ 시리즈	전력 품질 측정	전력 관리 시스템	40~50만원

EOCR 설치 방법 5단계

EOCR 설치는 생각보다 어렵지 않아요! 아래 5단계만 따라하면 누구나 쉽게 설치할 수 있답니다.

1단계: 설치 준비

설치 전 반드시 전원을 차단하고 시작하세요. 필요한 도구는 다음과 같습니다:

• 드라이버 세트
• 니퍼 및 와이어 스트리퍼
• 테스터기
• 결선도

2단계: EOCR 선정

모터 용량과 특성에 맞는 EOCR을 선정해야 해요. 모터 정격 전류를 확인하고, 그에 맞는 전류 설정 범위를 가진 EOCR을 선택하세요.

3단계: 결선 작업

EOCR의 결선은 매우 중요해요. 아래 순서대로 진행하세요:

1. 전원 입력선(R, S, T)을 EOCR의 상단 단자에 연결
2. 부하 출력선(U, V, W)을 EOCR의 하단 단자에 연결
3. 제어 회로를 EOCR의 보조 접점에 연결

⚠️ 주의사항:
결선 시 단자 나사를 적정 토크로 조여야 합니다. 너무 느슨하면 접촉 불량, 너무 세게 조이면 나사산 손상의 원인이 됩니다!

4단계: 파라미터 설정

EOCR의 주요 파라미터를 설정해야 해요:

1. 정격 전류(OC): 모터 명판의 정격 전류값으로 설정
2. 동작 시간(DT): 과전류 감지 후 트립까지의 지연 시간
3. 기동 지연 시간(ST): 모터 기동 시 돌입 전류를 무시하는 시간
4. 불평형률(UB): 상간 전류 불균형 허용 범위
5. 역상 보호(RP): 필요시 활성화

5단계: 동작 테스트

설치 완료 후 반드시 동작 테스트를 진행하세요:

1. 전원 투입 후 EOCR 디스플레이 확인
2. 모터 기동 시 정상 동작 확인
3. 테스트 버튼을 이용한 트립 기능 확인
4. 리셋 후 재기동 확인

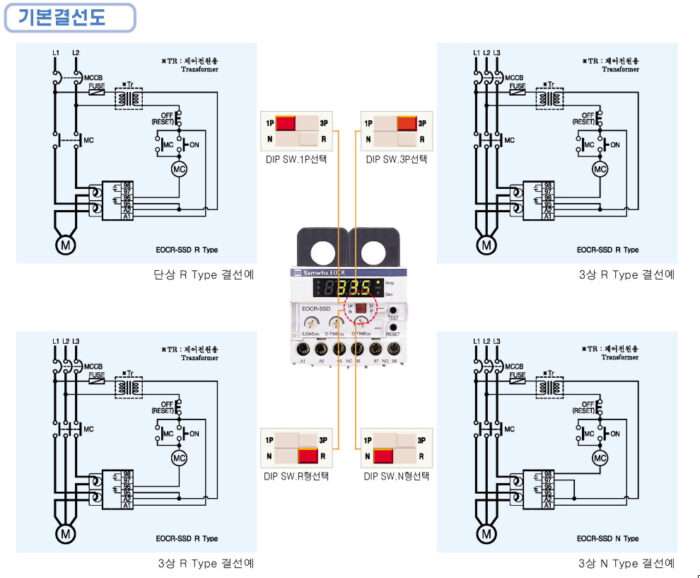

아래 이미지는 EOCR 설치의 실제 예시를 보여줍니다:

EOCR 파라미터 설정 가이드

EOCR의 성능을 최대한 활용하려면 올바른 파라미터 설정이 필수예요. 아래는 주요 파라미터 설정 가이드입니다.

과전류 설정(OC)

모터 정격 전류의 110~120% 정도로 설정하는 것이 일반적이에요. 예를 들어, 모터 정격이 10A라면 11~12A로 설정합니다.

예시: 10A 모터의 경우
- 최소 설정: 10A × 1.1 = 11A
- 최대 설정: 10A × 1.2 = 12A

동작 시간(DT) 설정

과전류 발생 시 트립까지의 지연 시간으로, 일반적으로 5~10초 사이로 설정해요. 순간적인 과전류로 인한 오작동을 방지합니다.

기동 지연 시간(ST) 설정

모터 기동 시 발생하는 돌입 전류를 무시하는 시간으로, 모터 크기와 부하 특성에 따라 5~20초 사이로 설정합니다.

💡 전문가 팁:
모터의 기동 시간을 측정한 후, 그보다 1~2초 길게 기동 지연 시간을 설정하면 최적의 보호가 가능해요!

불평형률(UB) 설정

상간 전류 불균형 허용 범위로, 일반적으로 20~30% 사이로 설정합니다. 민감한 모터는 더 낮게 설정할 수 있어요.

지락 감도(GR) 설정

지락 보호 기능이 있는 모델의 경우, 일반적으로 0.1~0.5A 사이로 설정합니다. 현장 환경에 따라 조정이 필요해요.

아래는 EOCR 파라미터 설정 화면의 예시입니다:

자주 발생하는 문제 해결법

EOCR 사용 중 발생할 수 있는 주요 문제와 해결 방법을 알아보겠습니다.

1. 빈번한 트립 발생

원인: 과전류 설정값이 너무 낮거나, 모터에 기계적 문제가 있을 수 있어요.

해결법:

• 과전류 설정값 확인 및 조정
• 모터 부하 상태 점검
• 베어링, 기어 등 기계적 요소 점검

2. 기동 시 트립 발생

원인: 기동 지연 시간(ST)이 충분하지 않아요.

해결법:

• 기동 지연 시간 증가
• 실제 기동 시간 측정 후 적절히 설정
• 기동 방식 변경 고려(Y-Δ 기동, 소프트 스타터 등)

3. 결상 오류 발생

원인: 전원 측 결선 불량 또는 접촉 불량이 원인일 수 있어요.

해결법:

• 전원 케이블 점검
• 단자 연결 상태 확인
• EOCR 단자 조임 상태 확인

4. 디스플레이 불량

원인: 전원 공급 문제 또는 내부 회로 불량일 수 있어요.

해결법:

• 제어 전원 확인
• 리셋 버튼 시도
• A/S 문의

5. 통신 오류

원인: 통신 설정 불일치 또는 케이블 문제일 수 있어요.

해결법:

• 통신 파라미터 설정 확인
• 케이블 연결 상태 점검
• 통신 프로토콜 확인

아래는 EOCR 문제 해결을 위한 점검 흐름도입니다:

문제 발생 → 에러 코드 확인 → 매뉴얼 참조 →
기본 점검(전원, 결선) → 파라미터 설정 확인 →
부하 상태 점검 → 전문가 상담

EOCR 활용 사례 및 팁

실제 산업 현장에서 EOCR을 효과적으로 활용하는 방법을 알아보겠습니다.

펌프 시스템 보호

펌프가 공회전하는 경우 부족전류 보호 기능을 활용하면 펌프 손상을 방지할 수 있어요. 특히 수위가 낮아 공회전하는 경우 유용합니다.

컨베이어 시스템 보호

컨베이어 벨트가 걸리거나 과부하 상태일 때 과전류 보호 기능으로 모터와 벨트 손상을 방지할 수 있어요.

냉동기 시스템 보호

냉매 압축기의 경우 역상 보호 기능이 매우 중요해요. 회전 방향이 바뀌면 압축기가 심각하게 손상될 수 있습니다.

데이터 활용

최신 EOCR은 통신 기능을 통해 데이터를 수집할 수 있어요. 이 데이터를 분석하면:

• 모터 부하 패턴 파악
• 에너지 사용량 최적화
• 예방 정비 계획 수립

💡 전문가 팁:
EOCR의 트립 이력을 정기적으로 확인하면 모터의 건강 상태를 파악하고 고장을 예측할 수 있어요!

결론

EOCR은 단순한 보호 장치를 넘어 설비 관리의 핵심 요소로 자리 잡고 있습니다. 올바른 선정, 설치, 설정을 통해 모터의 수명을 연장하고 예상치 못한 설비 중단을 방지할 수 있어요.

특히 2025년 현재, 스마트 팩토리와 예방 정비의 중요성이 커지면서 EOCR의 역할은 더욱 중요해지고 있습니다. 이 글에서 소개한 내용을 참고하여 여러분의 현장에서 EOCR을 효과적으로 활용해 보세요!

궁금한 점이나 추가 정보가 필요하시면 언제든지 댓글로 남겨주세요. 여러분의 소중한 경험과 노하우도 함께 공유해 주시면 더욱 좋겠습니다. 😊
